Belsőépítészeti kiviteli terv készítés: mit tartalmaz, és miért fontos?

A látványterv megmutatja, milyen hangulatú lehet egy tér, de önmagában nem ad minden választ a kivitelezéshez. A belsőépítészeti kiviteli terv készítés során a koncepció egyeztetett, méretezett műszaki információvá válik, amelyre a kivitelezők a munkájuk során támaszkodhatnak. Így kevesebb részlet marad helyszíni találgatásra, és világosabban követhető, hogyan kapcsolódnak egymáshoz az egyes munkafázisok.

Nem mindig egyértelmű, miben nyújt többet ez a dokumentáció egy alaprajznál vagy látványtervnél, illetve mely helyiségek igényelnek részletesebb kidolgozást. A tervlapok köre az ingatlan adottságaihoz és a feladat összetettségéhez igazodik. Egy átalakításnál például a falak, burkolatok, világítás és műszaki kiállások összehangolása is fontos lehet.

A cikk bemutatja, milyen rajzok és műszaki információk alkothatják a tervet, mikor indokolt nagyobb részletesség, és hogyan segíthet elkerülni az egymásnak ellentmondó dokumentumokat és az utólagos módosításokat. A Perspektív Studio tervezési folyamata a vázlattervektől a részletes kiviteli tervekig terjed. Építésvezetési és kivitelezési tapasztalata segíti az elképzelések összehangolt megvalósítását.

Belsőépítészeti kiviteli terv készítés: mit old meg a részletes terv?

A belsőépítészeti kiviteli terv méretezett, egymással összehangolt információkkal teszi érthetővé, hogyan valósuljon meg a tervezett enteriőr. Nem pusztán a bútorok helyét jelöli ki, hanem a kivitelezés szempontjából lényeges elhelyezéseket, méreteket és kapcsolódásokat is rögzítheti. A részletek mélysége a projekt feladataihoz igazodik: más döntéseket kíván egy meglévő tér finom átrendezése, mint egy teljes belső átalakítás.

„A kiviteli terv a tervezői döntéseket olyan méretezett információvá alakítja, amelyből a kivitelezés következő lépései egyértelműen leolvashatók.” Ez a dokumentáció a kreatív elképzelést és a gyakorlati megvalósítást kapcsolja össze. A belsőépítészet tágabb szemléletéhez és szakmai területeihez a belsőépítészet átfogó megközelítése is ad háttérismeretet.

Mi a különbség a látványterv és a kiviteli terv között?

A belsőépítészeti látványterv az összhatást, a térélményt és az anyaghasználat vizuális irányát mutatja meg. Segít elképzelni, hogyan hatnak együtt a felületek, a színek és a bútorok. A kiviteli terv ezzel szemben a megvalósításhoz szükséges műszaki részletekre összpontosít: méreteket, pontos elhelyezéseket és az egymáshoz kapcsolódó elemek viszonyát ábrázolhatja.

Egy látványképen jól látható lehet a falba simuló szekrény és a mellette futó díszburkolat, de a kép önmagában nem feltétlenül rögzíti a szekrény pontos szélességét, a burkolat indulási magasságát vagy a csatlakozás kialakítását. Egy méretezett falnézet ezeket az adatokat is megadhatja. Így a szakember nemcsak a kívánt megjelenést látja, hanem a kivitelezéshez fontos méreteket és viszonyokat is leolvashatja.

Milyen problémákat előzhet meg a részletes dokumentáció?

Ha egy méret vagy elhelyezés többféleképpen értelmezhető, eltérő döntések születhetnek a helyszínen. Például nem egyértelmű, hogy a fali lámpa a bútor középvonalához vagy a fal tengelyéhez igazodjon, illetve hol végződjön a burkolat egy nyílás mellett. Az egyeztetett rajzokon ezek a kapcsolatok pontosabban rögzíthetők, így a kivitelezés résztvevői közös dokumentációból indulhatnak ki.

A részletes előkészítés mérsékelheti a helyszíni rögtönzések szükségességét is. Ha a beépített bútor, a világítás és a burkolat helye időben összehangolt, könnyebb felismerni az ütközéseket még a munkák megkezdése előtt. Ez nem jelent automatikus hibamentességet, de világosabb alapot ad a kérdések tisztázásához, és segítheti az esetleges módosítások átgondolt kezelését.

A belsőépítészeti kiviteli terv készítés értéke ezért nem a rajzok mennyiségében mérhető, hanem abban, hogy a szükséges döntések a megvalósítás előtt érthető formát kapnak. A Perspektív Studio a vázlattervektől a részletes tervekig viszi végig a tervezési folyamatot, és a tervezési, illetve kivitelezési szempontokat együtt kezeli.

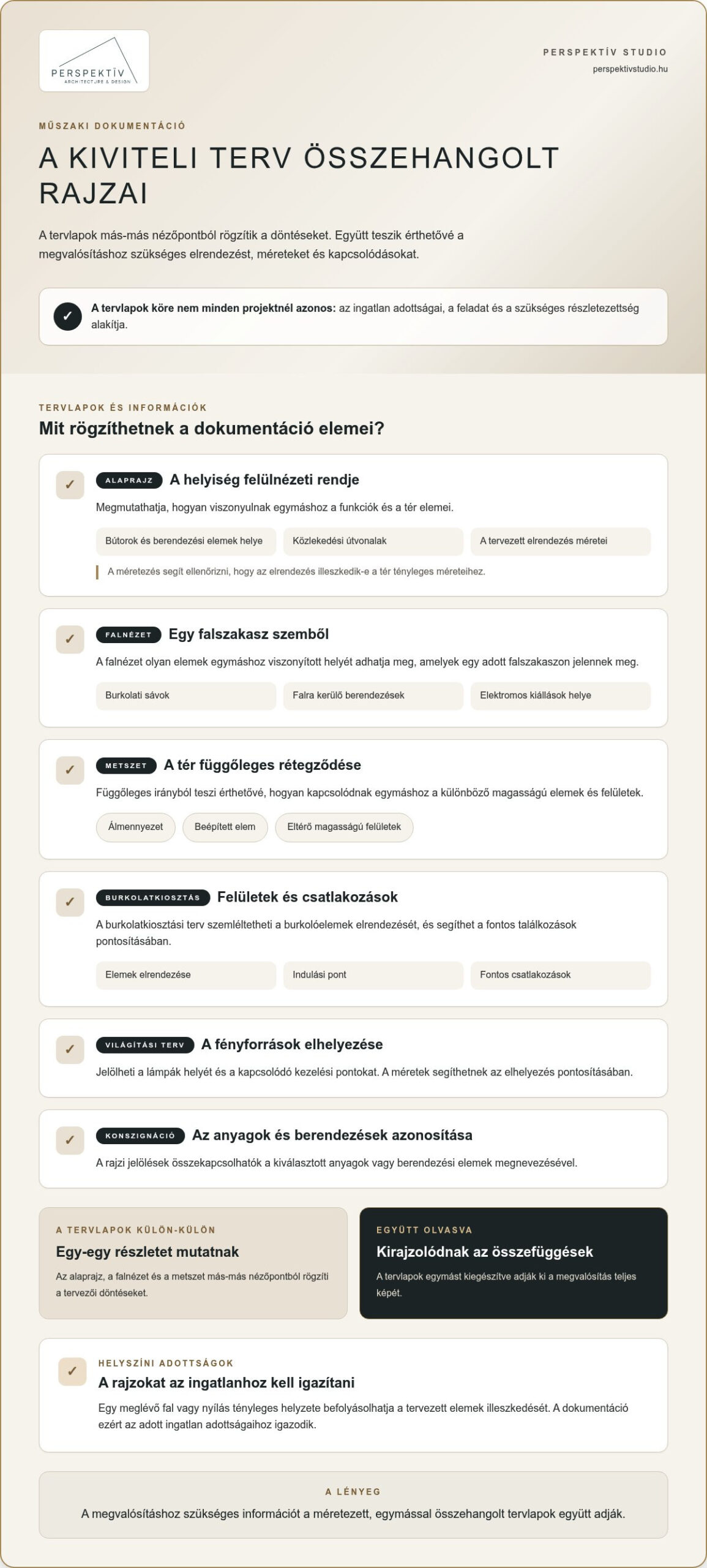

Milyen rajzokat és műszaki mellékleteket tartalmazhat a kiviteli terv?

A kiviteli terv nem minden projektnél azonos tervlapokból áll. A dokumentáció tartalmát az ingatlan adottságai, a tervezési feladat és a szükséges részletezettség alakítja. Más információkra van szükség egy meglévő tér berendezésénél, mint egy olyan átalakításnál, ahol a burkolatok, a világítás és az egyedi bútorok elhelyezését is össze kell hangolni.

„A tervlapok egymást kiegészítve adják ki a megvalósítás teljes képét.” Az alaprajz, a falnézet, a metszet és az anyagokat azonosító jegyzékek más-más nézőpontból rögzítik a döntéseket. Egy tervlap önmagában csak részletet mutat, az összefüggések a tervlapok együtt olvasásakor válnak jól érthetővé.

Hogyan segítik a méretezett rajzok a kivitelezést?

Az alaprajz a helyiség felülnézeti rendjét ábrázolja. Jelölheti a bútorok és berendezési elemek helyét, a közlekedési útvonalakat, valamint az egyes funkciók egymáshoz való viszonyát. A méretezés segít ellenőrizni, hogy a tervezett elrendezés illeszkedik-e a tér tényleges méreteihez, és a bútorok használat közben is megfelelően elférnek-e.

A falnézet egy adott falszakaszt szemből mutat, ezért alkalmas lehet a burkolati sávok, a falra kerülő berendezések és az elektromos kiállások egymáshoz viszonyított helyének megadására. Ha a mosdó fölötti tükör és a falburkolat osztása is szerepel a terven, könnyebb összehangolni az elhelyezésüket. A metszet függőleges irányból teszi érthetővé a tér rétegződését, például egy álmennyezet, beépített elem vagy eltérő magasságú felület kapcsolatát.

A rajzi méretek értelmezésénél a helyszíni adottságok is számítanak. Egy meglévő fal vagy nyílás tényleges helyzete befolyásolhatja a tervezett elemek illeszkedését, ezért a dokumentációt az adott ingatlanhoz kell igazítani. A tervlapok és a megvalósítás kapcsolatáról az Egyesült Államok Munkaügyi Statisztikai Hivatalának belsőépítészekről szóló ismertetője is ad áttekintést, többek között a tervezés, az anyagválasztás és a kivitelezés összehangolásán keresztül.

Mire valók az anyag- és szakági információk?

A burkolatkiosztási terv a lapok vagy más burkolóelemek elrendezését, indulási pontját és a fontos csatlakozásokat szemléltetheti. A világítási terv a lámpák helyét és a kapcsolódó kezelési pontokat jelölheti, a méretek pedig segítik az elhelyezés pontosítását. A tervcsomag része lehet olyan konszignáció is, amely jelölés alapján beazonosíthatóvá teszi a kiválasztott anyagokat vagy berendezési elemeket. Így például egy felület rajzi jele összekapcsolható a hozzá tartozó anyagmegnevezéssel.

A gépészeti és villamos információk egyeztetése akkor lényeges, ha a belsőépítészeti elrendezés érinti a kiállásokat, a világítást vagy más műszaki csatlakozásokat. Nem minden projekt igényel azonos szakági dokumentációt. A belsőépítészeti kiviteli terv készítés során a szükséges rajzok és mellékletek az adott feladathoz igazodnak. A Perspektív Studio tervezési és megvalósítási szemléletéről a tervezési folyamat bemutatása ad további tájékozódási lehetőséget.

Mely helyiségekhez érdemes részletes belsőépítészeti kiviteli tervet készíteni?

A tervezési részletességet nem önmagában a helyiség neve, hanem az ott meghozandó döntések száma és egymásra hatása indokolja. Ahol egyedi bútor, gépészeti kiállás, világítás és burkolat találkozik, több összehangolásra lehet szükség, mint egy egyszerűbben berendezhető szobában. Ezért egy lakáson belül is eltérhet, mely területekhez készül részletesebb dokumentáció.

A belsőépítészeti kiviteli terv készítés során érdemes először azokat a helyiségeket azonosítani, ahol a berendezés pontos mérete vagy a műszaki pontok elhelyezése befolyásolja a többi döntést. Az alábbi táblázat tájékozódási alapot ad, a tényleges tervtartalom pedig az adott feladathoz igazodik.

Helyiségtípus	Fő döntések	Indokolt tervrészletek
Konyha	Bútorozás, gépek helye, munkafelületek, csatlakozások	Méretezett alaprajz, falnézetek, világítási és kiállási pontok összehangolása
Fürdőszoba	Szaniterek, tárolás, burkolat, szerelvények elhelyezése	Burkolati kiosztás, falnézetek, berendezési méretek
Előszoba vagy közlekedő	Tárolás, átjárhatóság, beépített szekrény	Bútorozási alaprajz, szükség esetén egyedi bútorrészlet
Nappali vagy hálószoba	Bútorok, világítás, színek és felületek	Alaprajz, világítási pontok, egyedi elemek falnézete

Miért igényelhet a konyha vagy fürdőszoba több egyeztetést?

Ezekben a helyiségekben a bútorozás, a gépészeti kiállások és az elektromos pontok szorosan összefüggenek. A konyha felülnézete segíthet összehangolni a szekrények és a készülékek helyét, a falnézet pedig megmutathatja, hogyan viszonyulnak a felső elemek a burkolathoz vagy a csatlakozási pontokhoz. A fürdőben hasonlóan fontos lehet a zuhanyzó, a mosdó, a tükör és a szerelvények egymáshoz igazítása.

A rajzok a tervezett elrendezést rögzítik, de nem helyettesítik a helyszíni műszaki felmérést. A meglévő falak, kiállások és méretek állapotát az ingatlan adottságai szerint kell figyelembe venni. A budapesti 11., 2., 3. és 12. kerületben, valamint Szentendrén, Dunakeszin, Budakeszin és Pátyon is a konkrét ingatlan állapota határozza meg, milyen műszaki megoldásokhoz kell igazítani a tervet.

Mikor fontos az egyedi bútor részletrajza?

Beépített konyha vagy gardrób esetén a részletrajz segíthet abban, hogy a bútor illeszkedjen a rendelkezésre álló térhez és a használat módjához. A projekttől függően rögzíthetők a befoglaló méretek, a polcok vagy tárolóelemek elrendezése, a nyílások helye, valamint a falhoz, padlóhoz vagy mennyezethez való csatlakozások. Így az egyedi kialakítás és a helyiség adottságai együtt mérlegelhetők.

Nem minden kész, szabadon álló bútorhoz szükséges részletes bútorrajz. Akkor indokoltabb, ha egy elem egyedi méretű, több más berendezéssel kapcsolódik össze, vagy a beépítés pontos illeszkedése meghatározó. Ezzel a tervi részletek arra összpontosíthatók, ahol valóban befolyásolják a használhatóságot és a megvalósítást.

Hogyan épül fel a kiviteli terv készítésének folyamata?

A részletes terv a projekt megértésével kezdődik, nem a rajzok elkészítésével. A tervező először feltárja, hogyan szeretné használni a megrendelő az ingatlant, milyen esztétikai irányt képvisel, és milyen adottságokhoz kell illeszteni az elképzeléseket. Erre épül a koncepció, majd a döntések pontosítása és a kivitelezéshez szükséges műszaki információk kidolgozása.

Milyen információkból indul a tervezés?

A kiindulópont a megrendelői brief: az életmód, a használati szokások, a tárolási igények, a meglévő vagy tervezett bútorok, valamint a kívánt hangulat. Egy otthoni munkavégzésre is használt nappali például más funkcionális elrendezést kívánhat, mint egy kizárólag pihenésre szolgáló tér. Az esztétikai preferenciák így nem elszigetelt választások, hanem a mindennapi használathoz kapcsolódó tervezési szempontok.

A brief mellett fontos az alaprajz és az ingatlan meglévő állapotának megismerése. A rendelkezésre álló méretek, nyílások, falak és meglévő csatlakozások befolyásolhatják az elrendezést, ezért a tervnek a tényleges helyszíni adottságokhoz kell igazodnia. Felújításnál különösen lényeges, hogy a tervezési elképzelés ne pusztán a korábbi rajzokra, hanem az ingatlan felmért állapotára támaszkodjon.

Hogyan válik a koncepció kivitelezésre előkészített tervvé?

A koncepcióalkotás során formálódik a tér funkcionális rendje és vizuális iránya. Amikor az alapvető döntések összeállnak, következik a pontosítás: tisztázni kell többek között a bútorozást, az anyagokat, a világítási elképzeléseket és a műszaki kiállásokhoz kapcsolódó igényeket. A jóváhagyott irányból ezután a projekt feladataihoz igazodó részletes rajzok, méretek és jelölések készülhetnek.

Az épületgépészeti és villamos tervezési információk egyeztetése segít feltárni, hogy a belsőépítészeti döntések összhangban vannak-e a csatlakozásokkal és a berendezések elhelyezésével. Például a bútor helyzete hatással lehet egy kapcsoló vagy kiállás tervezett pozíciójára. Az összehangolás célja, hogy az érintett információk ne különálló döntésekként, hanem egymással összefüggő tervi tartalomként jelenjenek meg.

„A megvalósítás akkor indulhat tiszta alapokról, ha a térre vonatkozó döntések a tervlapokon is egymással összhangban szerepelnek.” Ezért a belsőépítészeti kiviteli terv készítés során a kreatív irány és a műszaki részletek egymásra épülnek. A Perspektív Studio tervezési folyamata a vázlattervektől a részletes kiviteli tervekig terjed, a tervezési és kivitelezési tapasztalat pedig segíti a döntések összehangolását.

Ismerje meg a Perspektív Studio tervezési folyamatát, és tekintse át, hogyan válik az elképzelés a megvalósítást támogató dokumentációvá.

Hogyan támogatja a kiviteli terv a pontos megvalósítást?

A kivitelezés során a terv közös tájékozódási alapot ad a résztvevőknek. Ha egy méret, elhelyezés vagy anyagjelölés kérdésessé válik, a kapcsolódó tervlapok segítenek visszakeresni, milyen döntés született. Ez mérsékelheti az eltérő értelmezésekből eredő bizonytalanságot, és világosabbá teheti, mikor szükséges egyeztetés vagy tervmódosítás.

Hogyan használható a terv a kivitelezés során?

A kivitelezők a feladatukhoz kapcsolódó alaprajzok, falnézetek, méretek és jelölések alapján tájékozódhatnak. Egy burkoló például a kiosztási rajzon követheti a tervezett elrendezést, míg a beépített bútor készítésekor az elhelyezéshez és méretekhez kapcsolódó részletek adhatnak iránymutatást. A terv így nemcsak bemutatja az elképzelést, hanem összekapcsolja a különböző munkarészekhez szükséges információkat.

A dokumentációt a helyszíni adottságokkal a kivitelezés során is össze kell vetni. Ha a feltárt állapot eltér a tervezési alapoktól, az érintett döntéseket tisztázni kell, mielőtt a kapcsolódó munkák folytatódnak. A terv ugyanakkor nem helyettesíti a helyszíni műszaki ellenőrzést vagy az építésvezetést. A rajzok a tervezett megoldást rögzítik, a helyszíni koordináció pedig a tényleges munkafolyamatok és a felmerülő körülmények kezelését támogatja.

Miért előnyös, ha a tervezés és a kivitelezés összehangolt?

A tervezői szándék, a kivitelezés sorrendje és a minőség ellenőrzése egymásra épül. Ha például egy egyedi elem csak egy adott felület elkészülte után szerelhető be, ezt a kapcsolódást a munkák ütemezésekor is figyelembe kell venni. Az összehangolt információáramlás segíthet abban, hogy a döntések ne külön-külön, hanem a teljes enteriőr összefüggéseiben érvényesüljenek.

A belsőépítészeti kiviteli terv készítés akkor támogatja érdemben a megvalósítást, ha a dokumentáció érthető kiindulópont a tervező, az építésvezetés és a kivitelezés számára. A Perspektív Studio a vázlattervektől a részletes kiviteli tervekig terjedő tervezési folyamatot, építésvezetést és kulcsrakész generálkivitelezést kínál. A tervezési és kivitelezési tapasztalat lehetővé teszi, hogy a tervi döntések és a megvalósítás szempontjai összefüggésben jelenjenek meg.

Ismerje meg, hogyan kapcsolódik össze a koncepció és a megvalósítás a belsőépítészeti tervezés és kivitelezés folyamata során.

A következő lépés: készítse elő otthona megújítását

Egy átgondolt felújítás első lépése, hogy tisztázza, mit vár az új tértől. Jegyezze fel, mely mindennapi tevékenységekhez kell igazodnia az otthonnak, milyen meglévő elemeket szeretne megőrizni, és mely döntésekben van szüksége szakmai támogatásra. Ezek a szempontok segítenek abban, hogy a tervezési egyeztetések ne pusztán a stílusról, hanem a tér hosszú távú használhatóságáról is szóljanak.

A belsőépítészeti kiviteli terv készítés akkor illeszkedik igazán a projekthez, ha a műszaki részletek és az Ön életviteléhez kapcsolódó igények közös kiindulópontból formálódnak. Érdemes már a tervezés kezdetén átgondolni a prioritásokat, és figyelembe venni az ingatlan adottságait is.

Ha szeretné áttekinteni, hogyan vezethet az első koncepció a megvalósításig, ismerje meg a belsőépítészeti tervezés és kivitelezés teljes folyamatát, és tegye meg az első lépést otthona megújítása felé.

Gyakori kérdések a belsőépítészeti kiviteli tervről

Mi a különbség a belsőépítészeti kiviteli terv és a látványterv között?

A látványterv elsősorban azt segíti megérteni, milyen lesz a tér összhatása, a kiviteli terv pedig a megvalósításhoz kapcsolódó döntéseket rögzíti. Egy képen érzékelhető például egy falburkolat színe és ritmusa, de abból nem feltétlenül derül ki a szerelvény pontos helye vagy a csatlakozás kialakítása. A látványterv az elképzelés értékelését, a műszaki dokumentáció a kivitelezési munkát támogatja.

Mit tartalmaz egy belsőépítészeti kiviteli terv?

A terv tartalma a projekt feladataitól és a szükséges részletezettségtől függ. A dokumentáció része lehet méretezett alaprajz, falnézet, metszet, burkolati vagy világítási jelölés, valamint az anyagok és berendezési elemek azonosítását segítő jegyzék. Fontos, hogy a rajzok jelölései és a hozzájuk tartozó leírások együtt legyenek értelmezhetők. Így a kivitelezés résztvevői könnyebben azonosíthatják, melyik döntés melyik felülethez vagy elemhez kapcsolódik.

Mikor érdemes kiviteli tervet készíttetni?

Akkor célszerű részletes dokumentációt készíteni, amikor a tervezett változtatások több munkarészt vagy egymással összefüggő döntést érintenek. Felújítás előtt különösen hasznos lehet, ha módosul az elrendezés, egyedi bútor készül, vagy a kiválasztott burkolat és berendezés összehangolása fontos. A belsőépítészeti kiviteli terv készítés korai bevonása segíthet abban, hogy a véglegesített döntések még a munkák megkezdése előtt áttekinthető formát kapjanak.

Szükséges minden helyiséghez ugyanolyan részletes kiviteli terv?

Nem, a terv részletezettségét az adott helyiségben meghozandó döntésekhez érdemes igazítani. Jó támpont, hogy mennyi egyedi elem, műszaki csatlakozás és egymással összefüggő felület érintett. Egy változatlan kialakítású, kevés berendezést igénylő helyiség kevesebb tervi pontosítást kívánhat, mint az a tér, ahol egyedi megoldások kapcsolódnak a meglévő adottságokhoz. Így a dokumentáció a projekt valódi igényeire összpontosíthat.

Ki használja a belsőépítészeti kiviteli tervet a kivitelezés során?

A tervet azok a kivitelezésben részt vevő szakemberek használják, akiknek a feladatait az adott rajz vagy jelölés érinti. A kivitelező a munkák előkészítéséhez, az építésvezető a különböző munkarészek összehangolásához, a tervező pedig a döntések következetes értelmezéséhez támaszkodhat rá. A megrendelő számára is hasznos viszonyítási alap lehet, amikor a kiválasztott anyagokat vagy berendezéseket a jóváhagyott elképzelésekkel veti össze.

Hogyan kapcsolódik a belsőépítészeti terv a gépészeti és villamos tervekhez?

A belsőépítészeti elképzelések érinthetik a gépészeti és villamos pontok helyét, ezért a kapcsolódó információkat egyeztetni kell. Például egy berendezés vagy beépített elem helyzete befolyásolhatja, hol célszerű csatlakozást vagy kezelőpontot kialakítani. Az egyeztetés segíthet felismerni az eltérő rajzi információkat. Módosítás esetén az érintett terveket is összhangba kell hozni, hogy a kivitelezés résztvevői ugyanabból az aktuális döntésből induljanak ki.

Milyen előkészületek segítik a kiviteli terv készítését?

Készítse össze az ingatlanról rendelkezésre álló alaprajzokat, a felújítással kapcsolatos elképzeléseit, valamint a már körvonalazódott berendezési és anyagválasztási szempontokat. Hasznos lehet jelezni a mindennapi használat sajátosságait és azokat az elemeket is, amelyeket szeretne megtartani. A budapesti 11., 2., 3. és 12. kerületben, Szentendrén, Dunakeszin, Budakeszin és Pátyon található ingatlanoknál egyaránt a konkrét helyszín adottságai adják a tervezés kiindulópontját.
